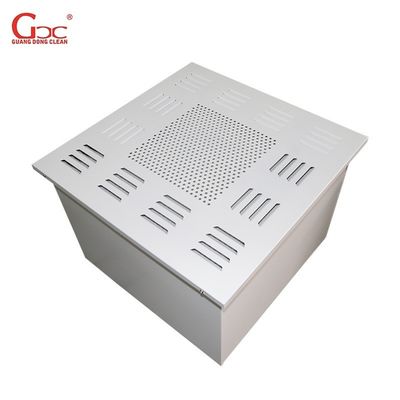

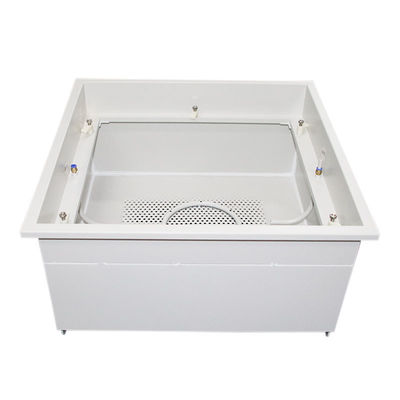

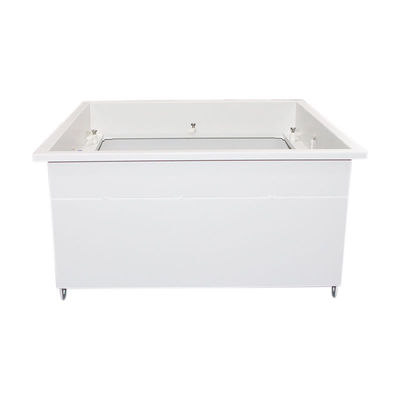

Caja de salida de filtro de aire para sala limpia
Características de la caja de salida de filtro de aire para sala limpia
marco: acero laminado en frío con revestimiento/SS304

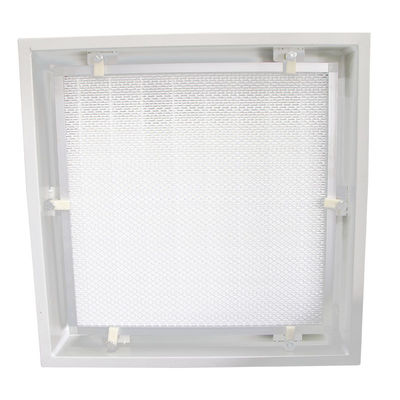

Filtro: Filtro HEPA con sellado de gel o filtro HEPA de mini pliegues,
soportado y fijado por una cerradura de presión en los cuatro lados para facilitar el reemplazo
control de aire: válvula manual o actuador

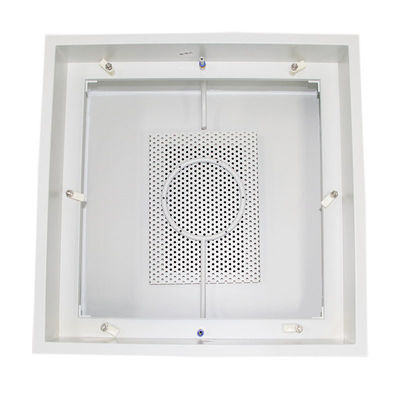

placa difusora: acero frío revestido/aluminio revestido/SS304
Eficiencia EN 1822: H14.U15
Eficiencia MPPS: H14: ≥99.995%
Eficiencia DOP: H14: ≥ 99.999%.
Caída de presión final recomendada: 600 Pa.
Temperatura: 70°C máximo en servicio continuo.
Prueba: 100% escaneado individualmente según EN 1822.
Sistema de montaje: Estructura de sujeción mecánica,
Opcional: Dispositivo regulador de mariposa para controlar la válvula y ajustar la cantidad de flujo de aire de entrada en la sala limpia.
Este dispositivo se puede girar directamente desde la parte inferior para controlar la válvula que está conectada por un tornillo metálico entre la válvula de mariposa, de modo que se ajuste el flujo de aire interior convenientemente.
Puerto de dispersión de polvo PAO, puerto de prueba de muestreo aguas arriba PAO. Los puertos son para probar fugas de aire para cada caja HEPA conectada con la manguera del dispositivo de prueba.
Caja HEPA para filtro HEPA con sellado lateral de gel
| TAMAÑO DEL FILTRO |
TAMAÑO DE LA CARCASA |
VELOCIDAD FRONTAL |
FLUJO DE AIRE |
Tamaño del conducto redondo |
tamaño del conducto cuadrado |
D.P. INICIAL |
TAMAÑO DE LA CARCASA EXTERNA |
| ENTRADA SUPERIOR |
ENTRADA LATERAL |
| L×A×H(mm) |
L×A×H(mm) |
L×A×H(mm) |
m/s |
m3/h |
(mm) |
L×A(mm) |
PAOH13(Pa) (99.97%@0.3um) |
L1*L1*H1(mm) |
| 434×434×90 |
484×484×280 |
484×484×410 |
0.75 |
500 |
200 |
200×200 |
185 |
524*524*H+40 |
| 584×584×90 |
634×634×280 |
634×634×410 |
0.75 |
900 |
250 |
320×200 |
185 |
674*674*H+40 |
| 644×644×90 |
694×694×280 |
694×694×410 |
0.75 |
1100 |
300 |
320×250 |
185 |
734*734*H+40 |
| 949×644×90 |
999×694×280 |
999×694×410 |
0.75 |
1600 |
350 |
500×250 |
185 |
1039*734*H+40 |
| 1254×644×80 |
1304×694×280 |
1304×694×410 |
0.75 |
2200 |
400 |
600×200 |
185 |
1344*734*H+40 |
Caja HEPA para filtro HEPA con sellado superior
| TAMAÑO DEL FILTRO |
TAMAÑO DE LA CARCASA |
VELOCIDAD FRONTAL |
FLUJO DE AIRE |
Tamaño del conducto redondo |
tamaño del conducto cuadrado |
D.P. INICIAL |
TAMAÑO DE LA CARCASA EXTERNA |
| ENTRADA SUPERIOR |
ENTRADA LATERAL |
| L×A×H(mm) |
L×A×H(mm) |
L×A×H(mm) |
m/s |
m3/h |
(mm) |
L×A(mm) |
PAOH13(Pa) (99.97%@0.3um) |
L1*L1*H1(mm) |
| 400×400×95 |
450×450×280 |
450×450×410 |
0.75 |
500 |
200 |
200×200 |
185 |
490*490*H+40 |
| 550×550×95 |
600×600×280 |
600×600×410 |
0.75 |
900 |
250 |
320×200 |
185 |
640*640*H+40 |
| 610×610×95 |
660×660×280 |
660×660×410 |
0.75 |
1100 |
300 |
320×250 |
185 |
700*700*H+40 |
| 915×610×95 |
965×660×280 |
965×660×410 |
0.75 |
1600 |
350 |
500×250 |
185 |
1005*700*H+40 |
| 1220×610×95 |
1270×660×280 |
1270×660×410 |
0.75 |
2200 |
400 |
600×200 |
185 |
1310*700*H+40 |
Garantía de calidad
- Cada proceso de producción tiene una persona especial para probar y garantizar la calidad
- Contar con ingenieros profesionales para verificar la calidad
- Todos los productos han pasado las certificaciones CE, FCC, ROHS y otras
Aplicación
Es una unidad HEPA reemplazable, ampliamente utilizada en el campo técnico de hospitales, farmacéutica, semiconductores, fabricación de LCD, maquinaria de precisión, óptica, etc. Superficie del cuerpo con tratamiento de pulverización electrostática, resistencia a la corrosión, diseño de sellado del tanque que mejora aún más su singularidad.
